Erfindung
Key Controller
mobile Türversperrungsanzeige
Mit dem Key Controller, weiß man immer ob eine Tür verschlossen wurde oder nicht. Da die Anzeige direkt am Schlüssel platziert ist, kann man auch wenn man unterwegs ist noch einmal überprüfen ob man auch wirklich abgeschlossen hat.
Erfindung
Bei der vorgeschlagenen Erfindung handelt es sich um eine Vorrichtung, welche anzeigt, ob die Türe (z.B. Haustüre) zugesperrt wurde. So kann man sicher gehen, dass man die Türe versperrt hat und sieht sofort, wenn dies vergessen wurde.
Kurzbeschreibung
Am Schlüssel wird eine Schlüsselkappe inklusive Anzeige angebracht und am dazugehörigen Schloss wird ein Aufsatz aus formstabilen Kunststoff aufgesteckt.
Beim Einstecken des Schlüssels in das Schloss berührt eine Hervorhebung (genannt "Nase") am Schloss das Sichtfeld am Schlüssel. Durch das Abschließen und die damit verbundene Drehbewegung schiebt die Nase nun das Sichtfeld in eine Richtung und das Anzeigefeld wird rot.
Beim Aufsperren des Schlosses, wenn die Drehung des Schlüssels in die Gegenrichtung erfolgt, schiebt die Nase das Sichtfeld in die andere Richtung und der Schlüssel zeigt grün im Anzeigefeld an.
Einsatzmöglichkeiten von Key Controller
Anwendung
Privater Wohnraum
Egal ob Miet- oder Eigentumswohnung: Key Controller lässt sich einfach auf jedes Schloss anbringen und so weiß man das Eigenheim stets gut abgeschlossen.
Gewerbliche Geschäftsräumlichkeit
Key Controller lässt sich auf an Schlösser zu Geschäftslokalen anbringen. Der Vorteil ist - auch bei älteren Immobilien lässt sich das System einfach nachrüsten.
Details zur Auslieferung und Anbringung
Beide Teile, der Schlüsselaufsatz und die Nase am Schloss, werden in einem Stück ausgeliefert und sind in ihrer ursprünglichen Form durch einen kleinen Steg miteinander verbunden. Dieser bricht dann bei der ersten Anwendung, damit der klebende Teil auch exakt am Schloss angebracht wird. So kommt es nicht zu einer verschobenen Anbringung des Key Controller Systems.
Im Falle eines horizontalen Schlüsselschlitzes wird eine Schablone beigelegt, damit auch hier eine exakte Installation der Nase am Schloss möglich ist.

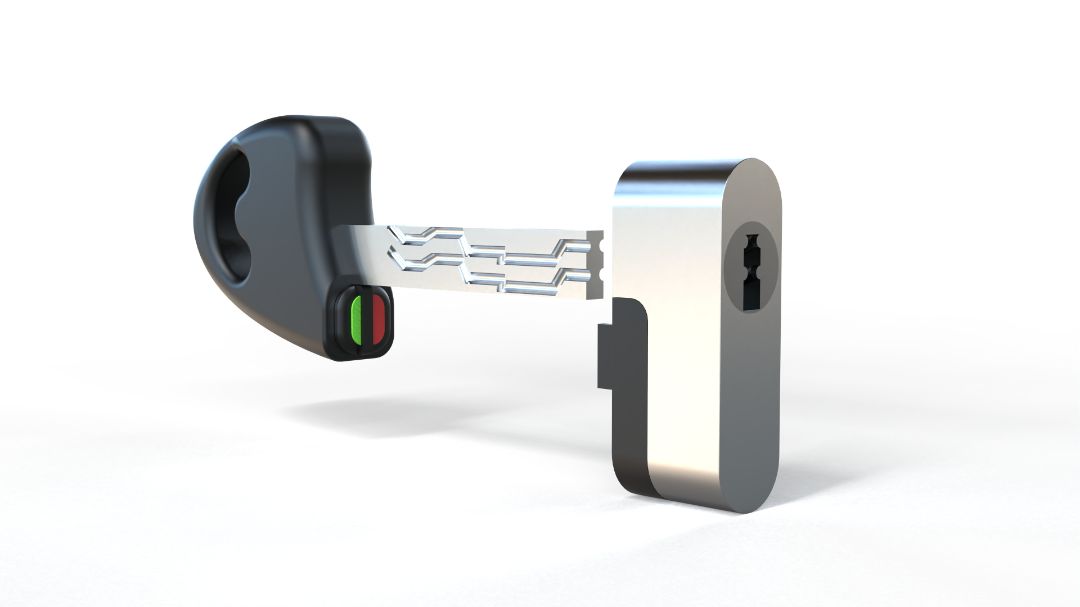

3D Visualisierungen
Bilder
Schutzrecht
Gebrauchsmuster-
schutz
Schutzrechtsart: AT Gebrauchsmusterschutz
Aktenzeichen: GM45-2022
Anmeldedatum: 13.05.2022
Hauptschutzanspruch: Mechanische Vorrichtung zum Anzeigen des Sperrzustandes eines Schlosses, dadurch gekennzeichnet, dass diese aus einer Schlüsselkappe (1) zum Aufsetzen auf einen Schlüssel und einem dazu gehörenden Aufsatz (5) zum Aufsetzen auf ein Zylinderschloss besteht, wobei beim Vorgang des Versperrens/Drehen des Schlüssels die Nase (6) des Aufsatzes (5) im Rüssel (2) der Schlüsselkappe (1) an der Noppe (7) des wellengelagerten (8) Zylinders (4) angreift, und dadurch der Sperrzustand im Sichtfenster (3) der Schlüsselkappe (1) geändert wird, sodass im versperrten Zustand „Rot“ und im unversperrten Zustand „Grün“ angezeigt wird.
Fig.1
zeigt die Ansicht der Schlüsselkappe (1) mit Sichtfenster von der Seite bzw. im Schnitt mit dem Zylinder.
Fig.2
zeigt den Aufsatz für das Schloss von der Seite.
Fig.3
zeigt den Vorgang bei der Anwendung.
Fig.4
zeigt die Ansicht der Schlüsselkappe von vorne, wobei hier das Sichtfenster mit dem Zylinder (4) und der Noppe (7) im Detail dargestellt ist.
Fig.5
Fig.6
Fig.7
